MAZDA MODEL CX-5 2012 Manual del propietario (in Spanish)

Black plate (451,1)

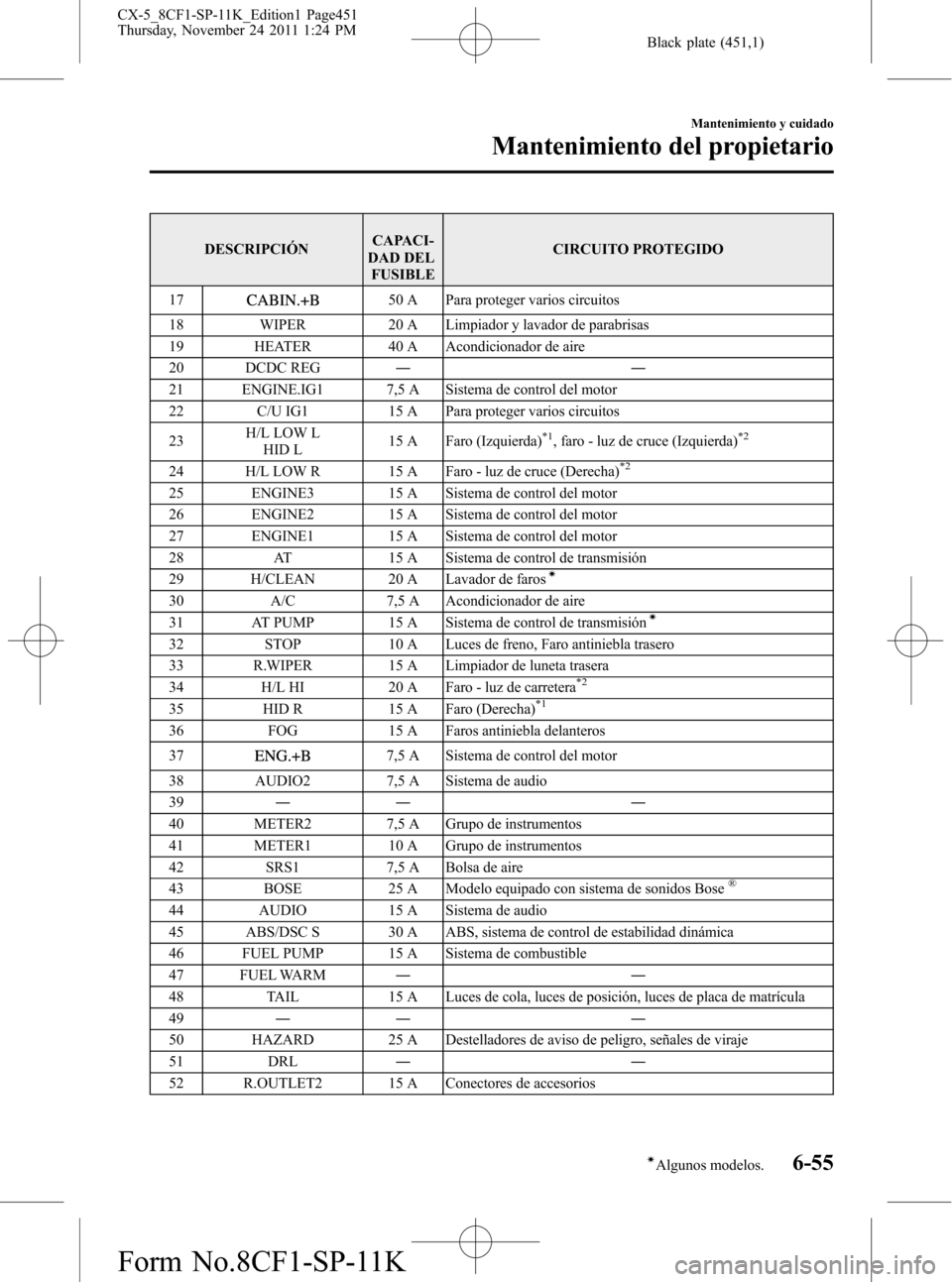

DESCRIPCIÓNCAPACI-
DAD DEL
FUSIBLECIRCUITO PROTEGIDO
17
50 A Para proteger varios circuitos
18 WIPER 20 A Limpiador y lavador de parabrisas
19 HEATER 40 A Acondicionador de aire
20 DCDC REG――
21 ENGINE.IG1 7,5 A Sistema de control del motor
22 C/U IG1 15 A Para proteger varios circuitos
23H/L LOW L
HID L15 A Faro (Izquierda)
*1, faro - luz de cruce (Izquierda)*2
24 H/L LOW R 15 A Faro - luz de cruce (Derecha)*2
25 ENGINE3 15 A Sistema de control del motor
26 ENGINE2 15 A Sistema de control del motor
27 ENGINE1 15 A Sistema de control del motor
28 AT 15 A Sistema de control de transmisión
29 H/CLEAN 20 A Lavador de faros
í
30 A/C 7,5 A Acondicionador de aire
31 AT PUMP 15 A Sistema de control de transmisióní
32 STOP 10 A Luces de freno, Faro antiniebla trasero
33 R.WIPER 15 A Limpiador de luneta trasera
34 H/L HI 20 A Faro - luz de carretera
*2
35 HID R 15 A Faro (Derecha)*1
36 FOG 15 A Faros antiniebla delanteros
37
7,5 A Sistema de control del motor
38 AUDIO2 7,5 A Sistema de audio
39―― ―
40 METER2 7,5 A Grupo de instrumentos
41 METER1 10 A Grupo de instrumentos
42 SRS1 7,5 A Bolsa de aire
43 BOSE 25 A Modelo equipado con sistema de sonidos Bose
®
44 AUDIO 15 A Sistema de audio
45 ABS/DSC S 30 A ABS, sistema de control de estabilidad dinámica
46 FUEL PUMP 15 A Sistema de combustible
47 FUEL WARM――
48 TAIL 15 A Luces de cola, luces de posición, luces de placa de matrícula
49―― ―
50 HAZARD 25 A Destelladores de aviso de peligro, señales de viraje
51 DRL――
52 R.OUTLET2 15 A Conectores de accesorios
Mantenimiento y cuidado
Mantenimiento del propietario
6-55íAlgunos modelos. CX-5_8CF1-SP-11K_Edition1 Page451
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

Black plate (452,1)
DESCRIPCIÓNCAPACI-
DAD DEL
FUSIBLECIRCUITO PROTEGIDO

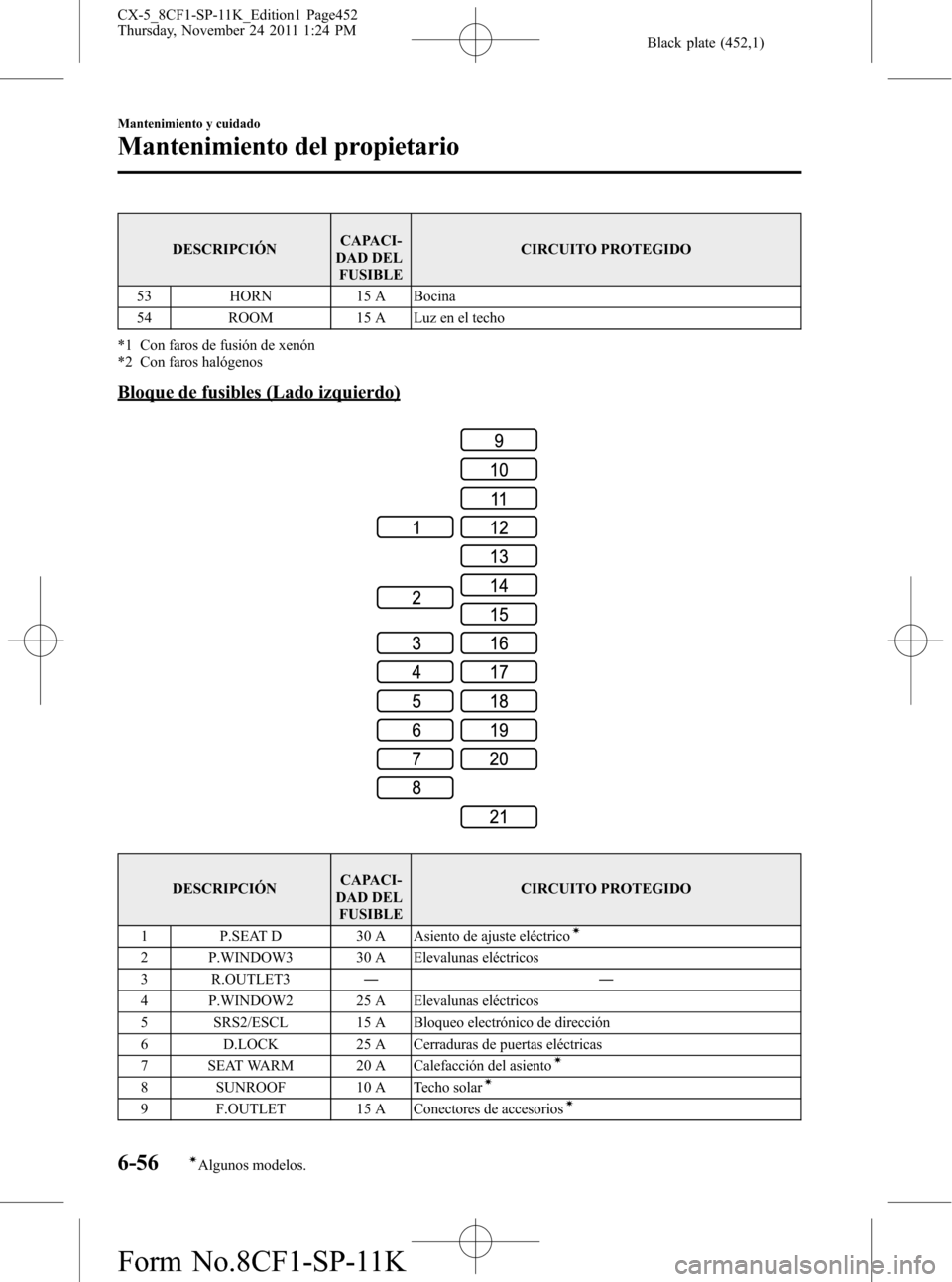

53 HORN 15 A Bocina
54 ROOM 15 A Luz en el techo
*1 Con faros de fusión de xenón
*2 Con faros halógenos
Bloque de fusibles (Lado izquierdo)
DESCRIPCIÓNCAPACI-
DAD DEL
FUSIBLECIRCUITO PROTEGIDO
1 P.SEAT D 30 A Asiento de ajuste eléctrico
í
2 P.WINDOW3 30 A Elevalunas eléctricos
3 R.OUTLET3――
4 P.WINDOW2 25 A Elevalunas eléctricos
5 SRS2/ESCL 15 A Bloqueo electrónico de dirección
6 D.LOCK 25 A Cerraduras de puertas eléctricas
7 SEAT WARM 20 A Calefacción del asiento
í
8 SUNROOF 10 A Techo solarí
9 F.OUTLET 15 A Conectores de accesoriosí
6-56
Mantenimiento y cuidado
íAlgunos modelos.
Mantenimiento del propietario
CX-5_8CF1-SP-11K_Edition1 Page452
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

Black plate (453,1)

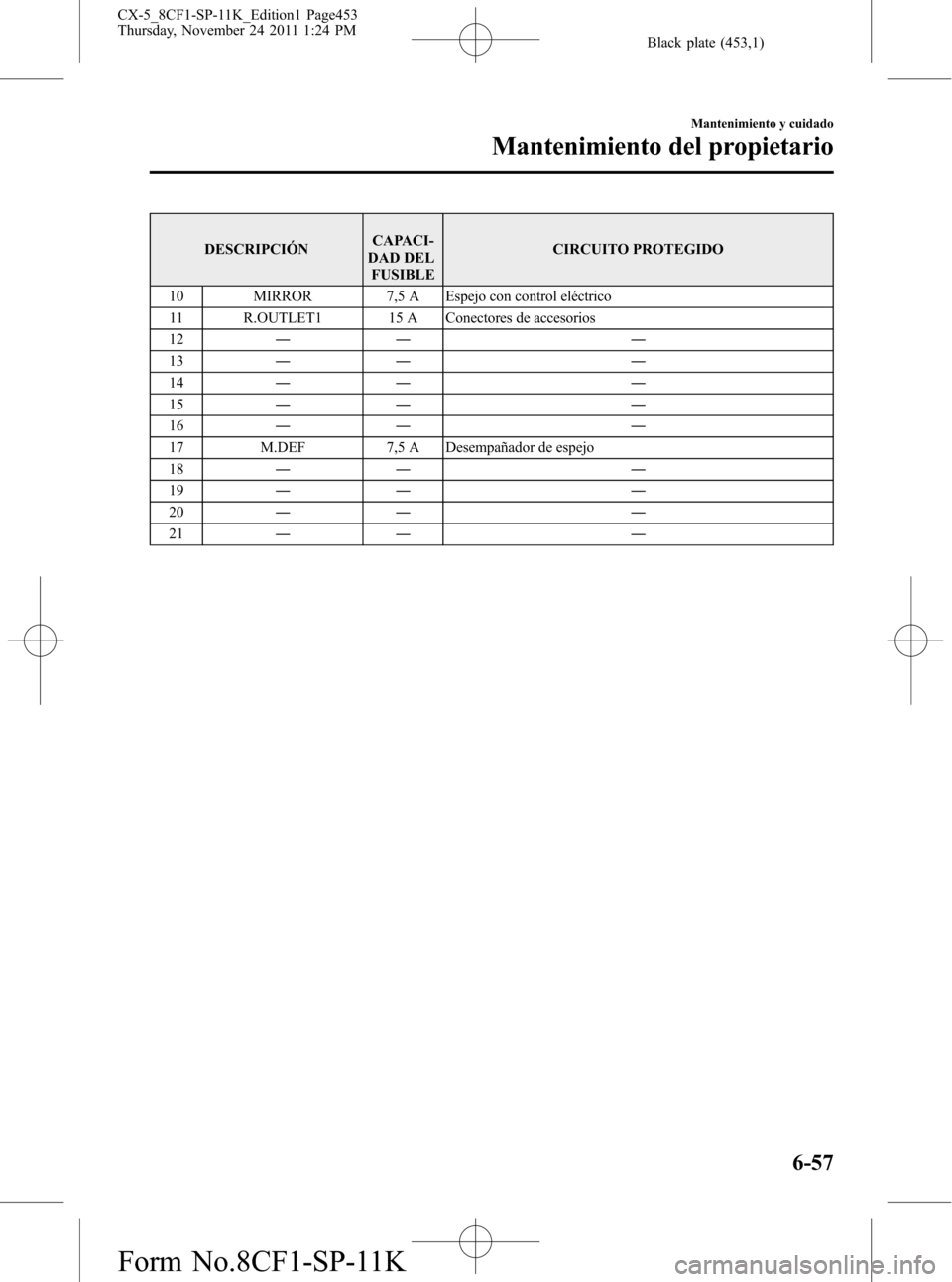

DESCRIPCIÓNCAPACI-
DAD DEL
FUSIBLECIRCUITO PROTEGIDO
10 MIRROR 7,5 A Espejo con control eléctrico
11 R.OUTLET1 15 A Conectores de accesorios
12―― ―
13―― ―
14―― ―
15―― ―
16―― ―
17 M.DEF 7,5 A Desempañador de espejo
18―― ―
19―― ―
20―― ―
21―― ―
Mantenimiento y cuidado
Mantenimiento del propietario
6-57
CX-5_8CF1-SP-11K_Edition1 Page453
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

Black plate (454,1)

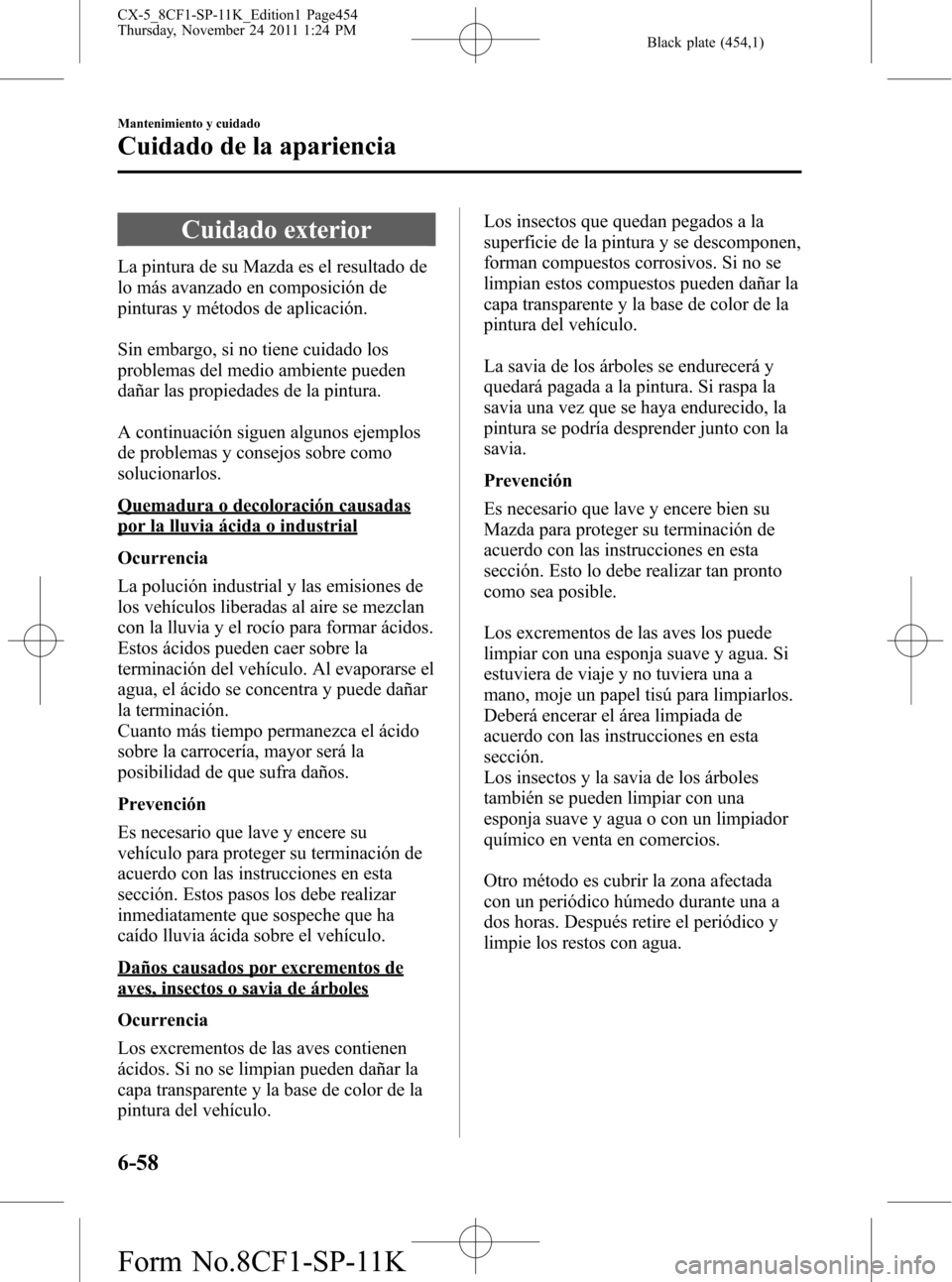

Cuidado exterior
La pintura de su Mazda es el resultado de
lo más avanzado en composición de
pinturas y métodos de aplicación.
Sin embargo, si no tiene cuidado los
problemas del medio ambiente pueden
dañar las propiedades de la pintura.
A continuación siguen algunos ejemplos
de problemas y consejos sobre como
solucionarlos.
Quemadura o decoloración causadas
por la lluvia ácida o industrial
Ocurrencia
La polución industrial y las emisiones de
los vehículos liberadas al aire se mezclan
con la lluvia y el rocío para formar ácidos.
Estos ácidos pueden caer sobre la
terminación del vehículo. Al evaporarse el
agua, el ácido se concentra y puede dañar
la terminación.
Cuanto más tiempo permanezca el ácido
sobre la carrocería, mayor será la
posibilidad de que sufra daños.
Prevención
Es necesario que lave y encere su
vehículo para proteger su terminación de
acuerdo con las instrucciones en esta
sección. Estos pasos los debe realizar
inmediatamente que sospeche que ha
caído lluvia ácida sobre el vehículo.
Daños causados por excrementos de
aves, insectos o savia de árboles
Ocurrencia
Los excrementos de las aves contienen
ácidos. Si no se limpian pueden dañar la
capa transparente y la base de color de la
pintura del vehículo.Los insectos que quedan pegados a la
superficie de la pintura y se descomponen,
forman compuestos corrosivos. Si no se
limpian estos compuestos pueden dañar la
capa transparente y la base de color de la
pintura del vehículo.
La savia de los árboles se endurecerá y
quedará pagada a la pintura. Si raspa la
savia una vez que se haya endurecido, la
pintura se podría desprender junto con la
savia.
Prevención
Es necesario que lave y encere bien su
Mazda para proteger su terminación de
acuerdo con las instrucciones en esta
sección. Esto lo debe realizar tan pronto
como sea posible.
Los excrementos de las aves los puede
limpiar con una esponja suave y agua. Si
estuviera de viaje y no tuviera una a
mano, moje un papel tisú para limpiarlos.
Deberá encerar el área limpiada de
acuerdo con las instrucciones en esta
sección.
Los insectos y la savia de los árboles
también se pueden limpiar con una
esponja suave y agua o con un limpiador
químico en venta en comercios.
Otro método es cubrir la zona afectada
con un periódico húmedo durante una a
dos horas. Después retire el periódico y
limpie los restos con agua.
6-58
Mantenimiento y cuidado
Cuidado de la apariencia
CX-5_8CF1-SP-11K_Edition1 Page454
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

Black plate (455,1)

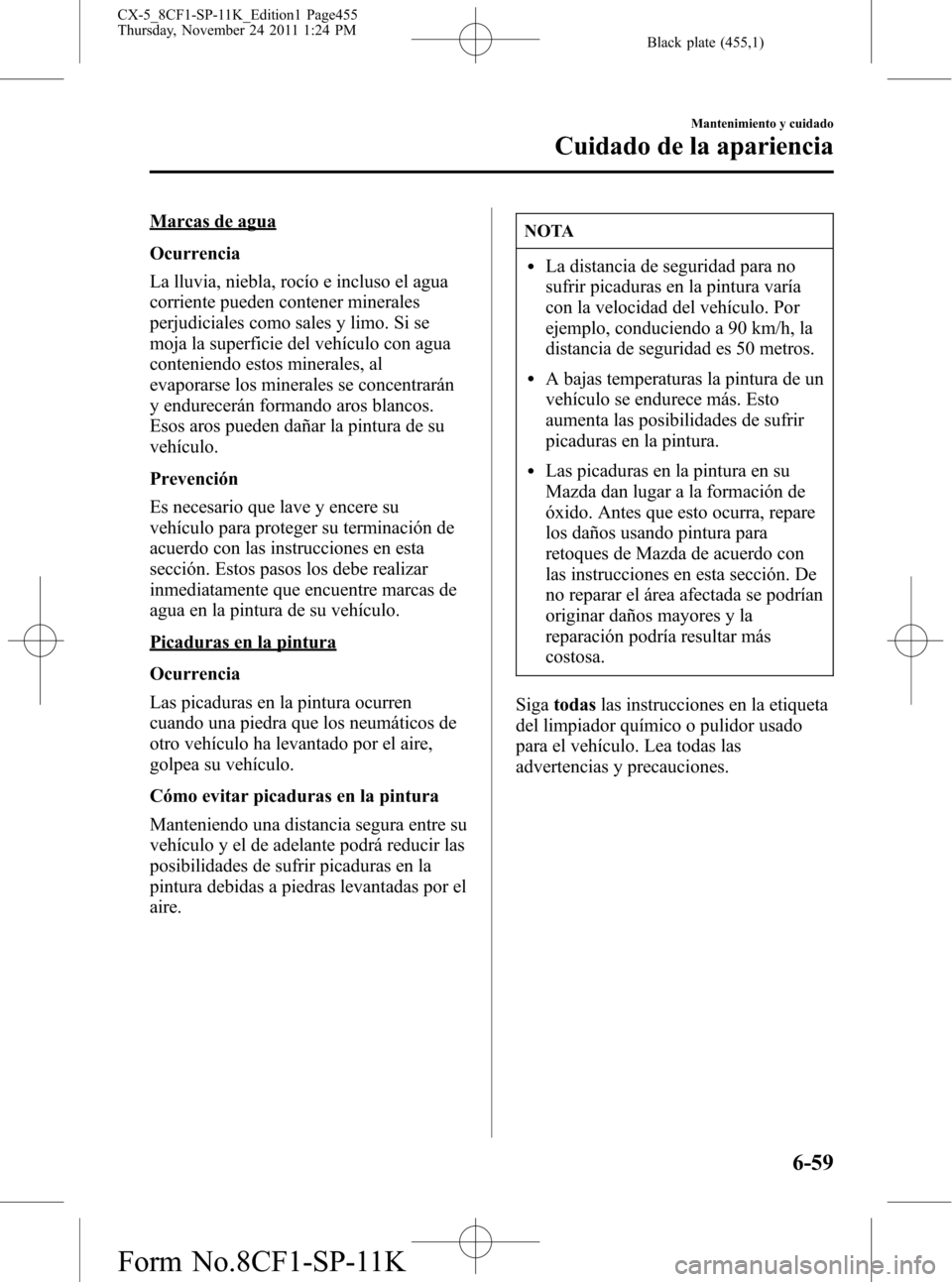

Marcas de agua
Ocurrencia
La lluvia, niebla, rocío e incluso el agua
corriente pueden contener minerales
perjudiciales como sales y limo. Si se
moja la superficie del vehículo con agua
conteniendo estos minerales, al
evaporarse los minerales se concentrarán
y endurecerán formando aros blancos.
Esos aros pueden dañar la pintura de su
vehículo.
Prevención
Es necesario que lave y encere su
vehículo para proteger su terminación de
acuerdo con las instrucciones en esta
sección. Estos pasos los debe realizar
inmediatamente que encuentre marcas de
agua en la pintura de su vehículo.
Picaduras en la pintura
Ocurrencia
Las picaduras en la pintura ocurren
cuando una piedra que los neumáticos de
otro vehículo ha levantado por el aire,
golpea su vehículo.
Cómo evitar picaduras en la pintura
Manteniendo una distancia segura entre su
vehículo y el de adelante podrá reducir las
posibilidades de sufrir picaduras en la
pintura debidas a piedras levantadas por el
aire.
NOTA
lLa distancia de seguridad para no
sufrir picaduras en la pintura varía
con la velocidad del vehículo. Por
ejemplo, conduciendo a 90 km/h, la
distancia de seguridad es 50 metros.
lA bajas temperaturas la pintura de un
vehículo se endurece más. Esto
aumenta las posibilidades de sufrir
picaduras en la pintura.
lLas picaduras en la pintura en su
Mazda dan lugar a la formación de
óxido. Antes que esto ocurra, repare
los daños usando pintura para
retoques de Mazda de acuerdo con
las instrucciones en esta sección. De
no reparar el área afectada se podrían
originar daños mayores y la
reparación podría resultar más
costosa.
Sigatodaslas instrucciones en la etiqueta
del limpiador químico o pulidor usado
para el vehículo. Lea todas las
advertencias y precauciones.
Mantenimiento y cuidado
Cuidado de la apariencia
6-59
CX-5_8CF1-SP-11K_Edition1 Page455
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

Black plate (456,1)

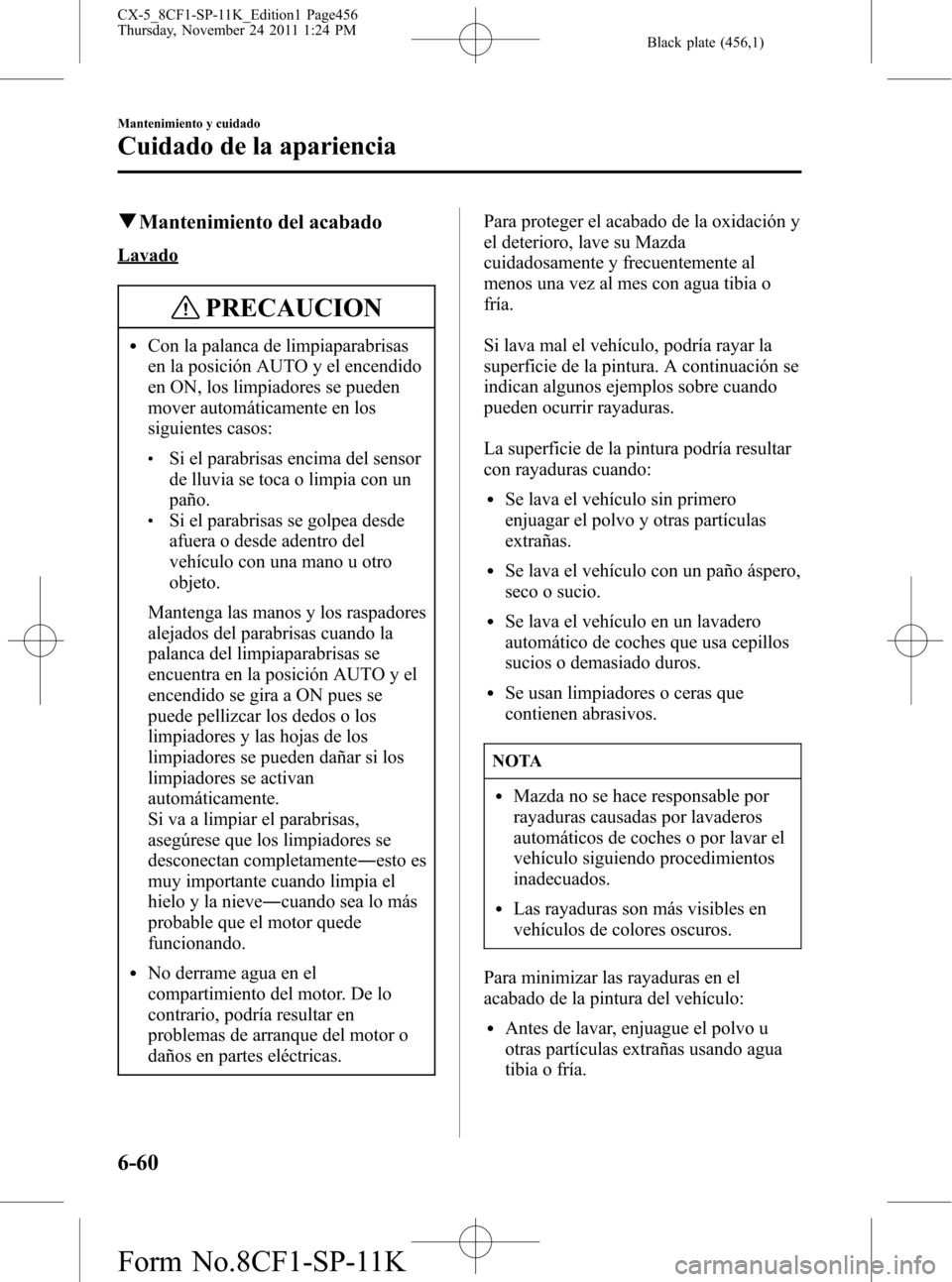

qMantenimiento del acabado
Lavado
PRECAUCION
lCon la palanca de limpiaparabrisas
en la posición AUTO y el encendido
en ON, los limpiadores se pueden
mover automáticamente en los
siguientes casos:
lSi el parabrisas encima del sensor
de lluvia se toca o limpia con un
paño.
lSi el parabrisas se golpea desde
afuera o desde adentro del
vehículo con una mano u otro
objeto.
Mantenga las manos y los raspadores
alejados del parabrisas cuando la
palanca del limpiaparabrisas se
encuentra en la posición AUTO y el
encendido se gira a ON pues se
puede pellizcar los dedos o los
limpiadores y las hojas de los
limpiadores se pueden dañar si los
limpiadores se activan
automáticamente.
Si va a limpiar el parabrisas,
asegúrese que los limpiadores se
desconectan completamente―esto es
muy importante cuando limpia el
hielo y la nieve―cuando sea lo más
probable que el motor quede
funcionando.
lNo derrame agua en el
compartimiento del motor. De lo
contrario, podría resultar en
problemas de arranque del motor o
daños en partes eléctricas.Para proteger el acabado de la oxidación y
el deterioro, lave su Mazda
cuidadosamente y frecuentemente al
menos una vez al mes con agua tibia o
fría.
Si lava mal el vehículo, podría rayar la
superficie de la pintura. A continuación se
indican algunos ejemplos sobre cuando
pueden ocurrir rayaduras.
La superficie de la pintura podría resultar
con rayaduras cuando:
lSe lava el vehículo sin primero
enjuagar el polvo y otras partículas
extrañas.
lSe lava el vehículo con un paño áspero,
seco o sucio.
lSe lava el vehículo en un lavadero
automático de coches que usa cepillos
sucios o demasiado duros.
lSe usan limpiadores o ceras que
contienen abrasivos.
NOTA
lMazda no se hace responsable por
rayaduras causadas por lavaderos
automáticos de coches o por lavar el
vehículo siguiendo procedimientos
inadecuados.
lLas rayaduras son más visibles en
vehículos de colores oscuros.
Para minimizar las rayaduras en el
acabado de la pintura del vehículo:
lAntes de lavar, enjuague el polvo u
otras partículas extrañas usando agua
tibia o fría.
6-60
Mantenimiento y cuidado
Cuidado de la apariencia
CX-5_8CF1-SP-11K_Edition1 Page456
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

Black plate (457,1)

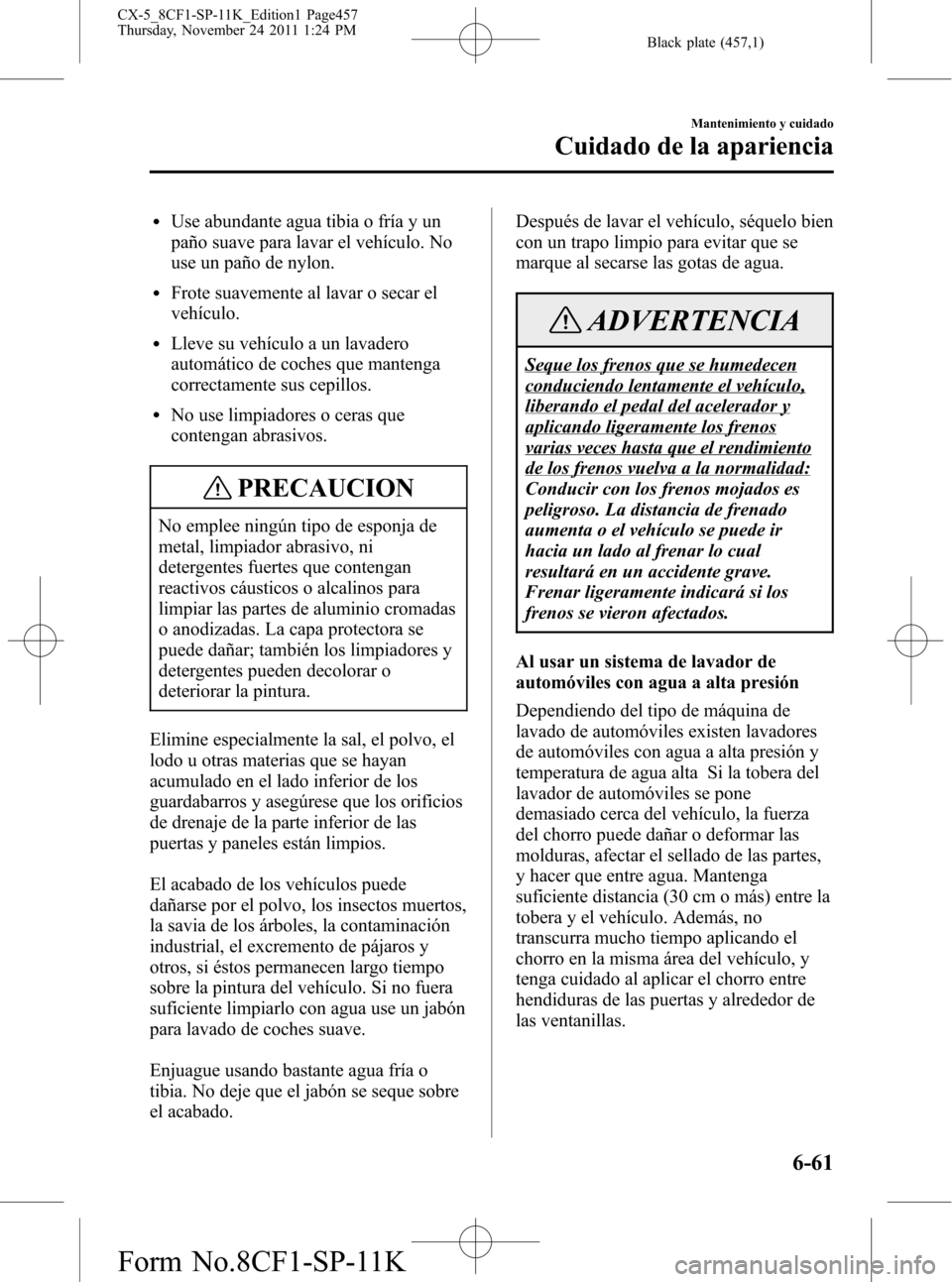

lUse abundante agua tibia o fría y un
paño suave para lavar el vehículo. No
use un paño de nylon.
lFrote suavemente al lavar o secar el
vehículo.
lLleve su vehículo a un lavadero
automático de coches que mantenga
correctamente sus cepillos.
lNo use limpiadores o ceras que
contengan abrasivos.
PRECAUCION
No emplee ningún tipo de esponja de
metal, limpiador abrasivo, ni
detergentes fuertes que contengan
reactivos cáusticos o alcalinos para
limpiar las partes de aluminio cromadas
o anodizadas. La capa protectora se
puede dañar; también los limpiadores y
detergentes pueden decolorar o
deteriorar la pintura.
Elimine especialmente la sal, el polvo, el
lodo u otras materias que se hayan
acumulado en el lado inferior de los
guardabarros y asegúrese que los orificios
de drenaje de la parte inferior de las
puertas y paneles están limpios.
El acabado de los vehículos puede
dañarse por el polvo, los insectos muertos,
la savia de los árboles, la contaminación
industrial, el excremento de pájaros y
otros, si éstos permanecen largo tiempo
sobre la pintura del vehículo. Si no fuera
suficiente limpiarlo con agua use un jabón
para lavado de coches suave.
Enjuague usando bastante agua fría o
tibia. No deje que el jabón se seque sobre
el acabado.Después de lavar el vehículo, séquelo bien
con un trapo limpio para evitar que se
marque al secarse las gotas de agua.
ADVERTENCIA
Seque los frenos que se humedecen
conduciendo lentamente el vehículo,
liberando el pedal del acelerador y
aplicando ligeramente los frenos
varias veces hasta que el rendimiento
de los frenos vuelva a la normalidad:
Conducir con los frenos mojados es
peligroso. La distancia de frenado
aumenta o el vehículo se puede ir
hacia un lado al frenar lo cual
resultará en un accidente grave.
Frenar ligeramente indicará si los
frenos se vieron afectados.
Al usar un sistema de lavador de
automóviles con agua a alta presión
Dependiendo del tipo de máquina de
lavado de automóviles existen lavadores
de automóviles con agua a alta presión y
temperatura de agua alta Si la tobera del
lavador de automóviles se pone
demasiado cerca del vehículo, la fuerza
del chorro puede dañar o deformar las
molduras, afectar el sellado de las partes,
y hacer que entre agua. Mantenga
suficiente distancia (30 cm o más) entre la
tobera y el vehículo. Además, no
transcurra mucho tiempo aplicando el
chorro en la misma área del vehículo, y
tenga cuidado al aplicar el chorro entre
hendiduras de las puertas y alrededor de
las ventanillas.
Mantenimiento y cuidado
Cuidado de la apariencia
6-61
CX-5_8CF1-SP-11K_Edition1 Page457
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

Black plate (458,1)

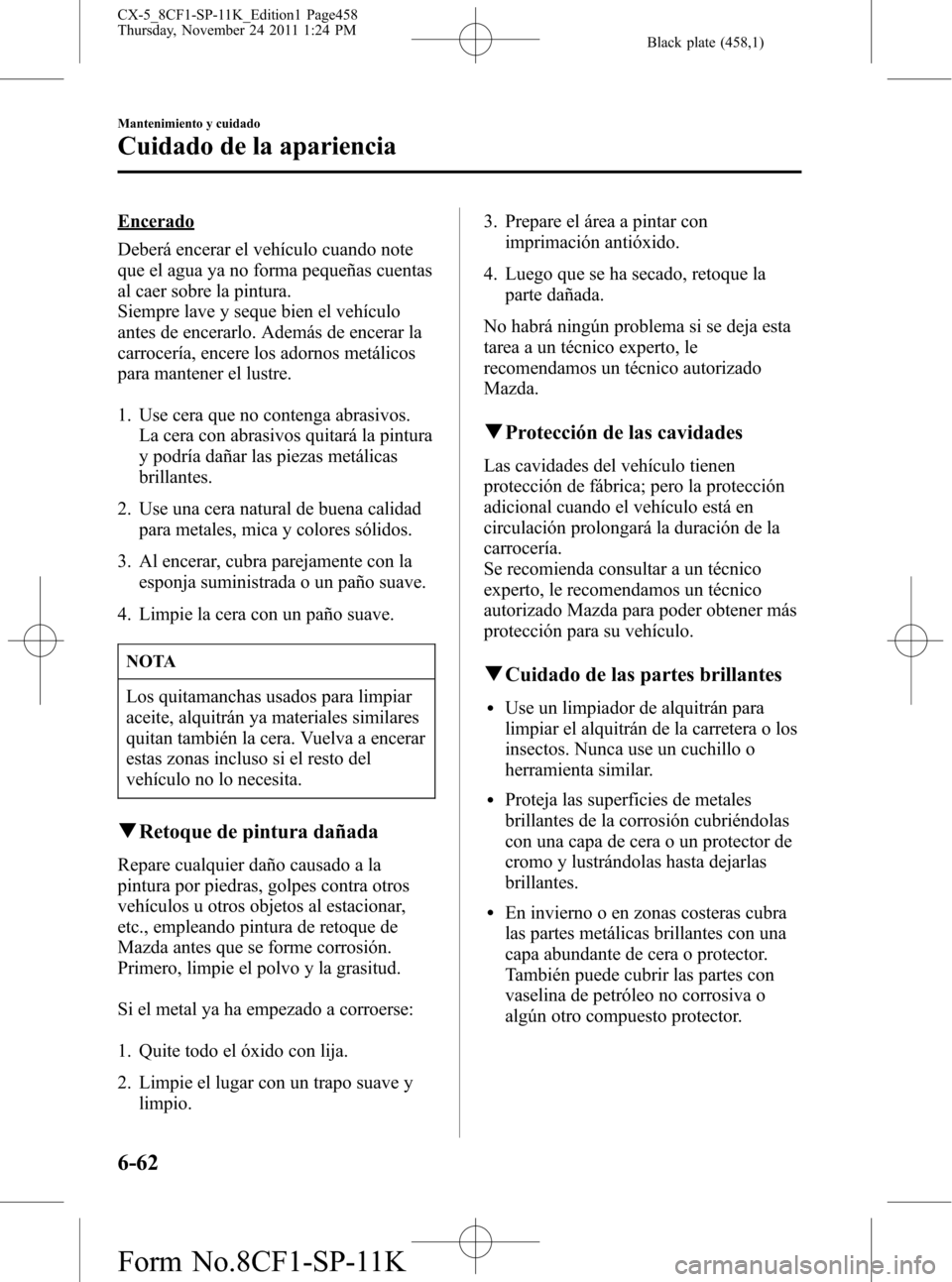

Encerado
Deberá encerar el vehículo cuando note
que el agua ya no forma pequeñas cuentas
al caer sobre la pintura.
Siempre lave y seque bien el vehículo
antes de encerarlo. Además de encerar la
carrocería, encere los adornos metálicos
para mantener el lustre.
1. Use cera que no contenga abrasivos.
La cera con abrasivos quitará la pintura
y podría dañar las piezas metálicas
brillantes.
2. Use una cera natural de buena calidad
para metales, mica y colores sólidos.
3. Al encerar, cubra parejamente con la
esponja suministrada o un paño suave.
4. Limpie la cera con un paño suave.
NOTA
Los quitamanchas usados para limpiar
aceite, alquitrán ya materiales similares
quitan también la cera. Vuelva a encerar
estas zonas incluso si el resto del
vehículo no lo necesita.
qRetoque de pintura dañada
Repare cualquier daño causado a la
pintura por piedras, golpes contra otros
vehículos u otros objetos al estacionar,
etc., empleando pintura de retoque de
Mazda antes que se forme corrosión.
Primero, limpie el polvo y la grasitud.
Si el metal ya ha empezado a corroerse:
1. Quite todo el óxido con lija.
2. Limpie el lugar con un trapo suave y
limpio.3. Prepare el área a pintar con
imprimación antióxido.
4. Luego que se ha secado, retoque la
parte dañada.
No habrá ningún problema si se deja esta
tarea a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
qProtección de las cavidades
Las cavidades del vehículo tienen
protección de fábrica; pero la protección
adicional cuando el vehículo está en
circulación prolongará la duración de la
carrocería.
Se recomienda consultar a un técnico
experto, le recomendamos un técnico
autorizado Mazda para poder obtener más
protección para su vehículo.
qCuidado de las partes brillantes
lUse un limpiador de alquitrán para
limpiar el alquitrán de la carretera o los
insectos. Nunca use un cuchillo o
herramienta similar.
lProteja las superficies de metales
brillantes de la corrosión cubriéndolas
con una capa de cera o un protector de
cromo y lustrándolas hasta dejarlas
brillantes.
lEn invierno o en zonas costeras cubra
las partes metálicas brillantes con una
capa abundante de cera o protector.
También puede cubrir las partes con
vaselina de petróleo no corrosiva o
algún otro compuesto protector.
6-62
Mantenimiento y cuidado
Cuidado de la apariencia
CX-5_8CF1-SP-11K_Edition1 Page458
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

Black plate (459,1)

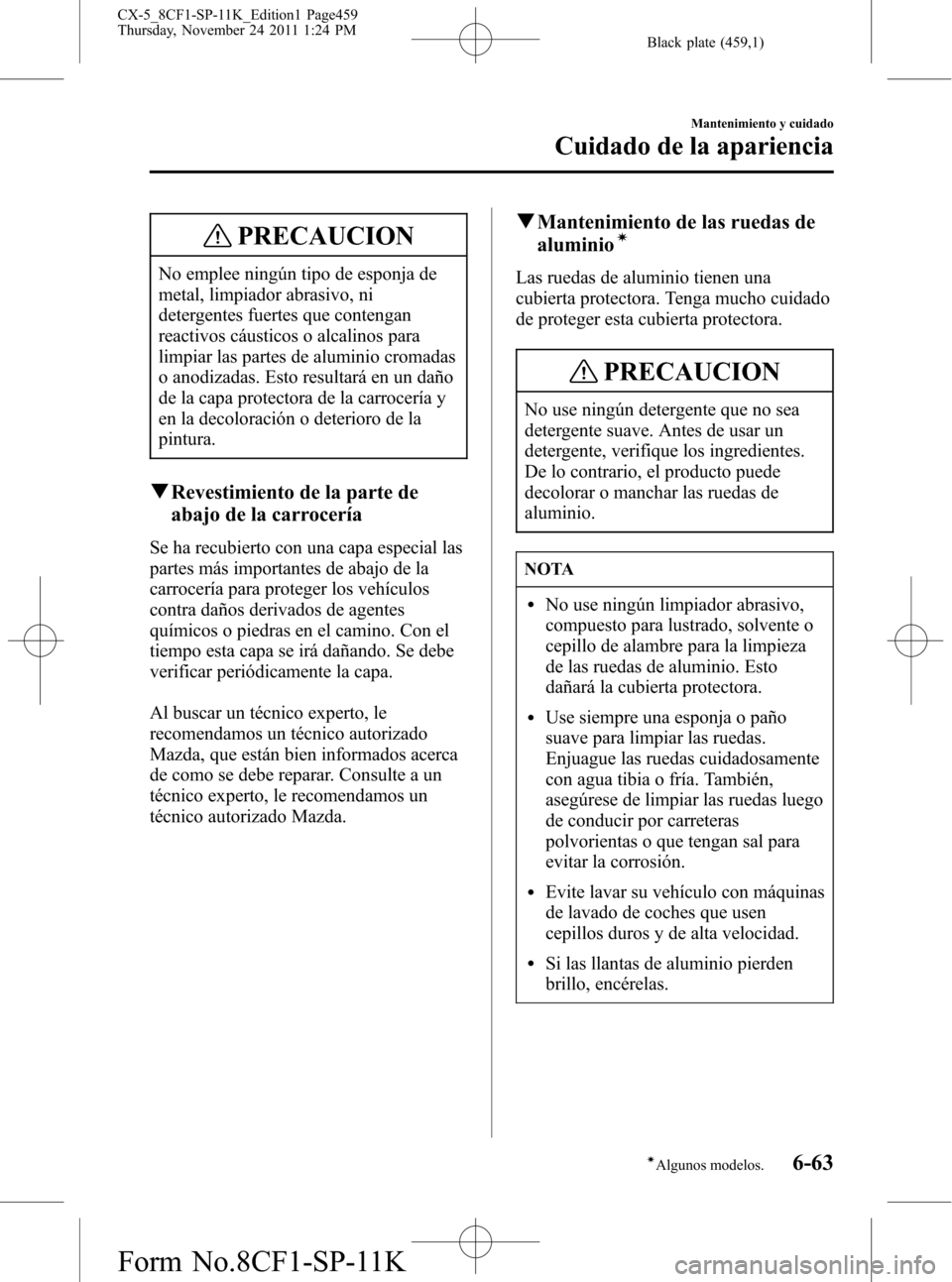

PRECAUCION
No emplee ningún tipo de esponja de
metal, limpiador abrasivo, ni
detergentes fuertes que contengan
reactivos cáusticos o alcalinos para
limpiar las partes de aluminio cromadas
o anodizadas. Esto resultará en un daño
de la capa protectora de la carrocería y
en la decoloración o deterioro de la
pintura.
qRevestimiento de la parte de
abajo de la carrocería
Se ha recubierto con una capa especial las
partes más importantes de abajo de la
carrocería para proteger los vehículos
contra daños derivados de agentes
químicos o piedras en el camino. Con el
tiempo esta capa se irá dañando. Se debe
verificar periódicamente la capa.
Al buscar un técnico experto, le
recomendamos un técnico autorizado
Mazda, que están bien informados acerca
de como se debe reparar. Consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda.
qMantenimiento de las ruedas de
aluminioí
Las ruedas de aluminio tienen una
cubierta protectora. Tenga mucho cuidado
de proteger esta cubierta protectora.
PRECAUCION
No use ningún detergente que no sea
detergente suave. Antes de usar un
detergente, verifique los ingredientes.
De lo contrario, el producto puede
decolorar o manchar las ruedas de
aluminio.
NOTA
lNo use ningún limpiador abrasivo,
compuesto para lustrado, solvente o
cepillo de alambre para la limpieza
de las ruedas de aluminio. Esto
dañará la cubierta protectora.
lUse siempre una esponja o paño
suave para limpiar las ruedas.
Enjuague las ruedas cuidadosamente
con agua tibia o fría. También,
asegúrese de limpiar las ruedas luego
de conducir por carreteras
polvorientas o que tengan sal para
evitar la corrosión.
lEvite lavar su vehículo con máquinas
de lavado de coches que usen
cepillos duros y de alta velocidad.
lSi las llantas de aluminio pierden
brillo, encérelas.
Mantenimiento y cuidado
Cuidado de la apariencia
6-63íAlgunos modelos. CX-5_8CF1-SP-11K_Edition1 Page459
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

Black plate (460,1)

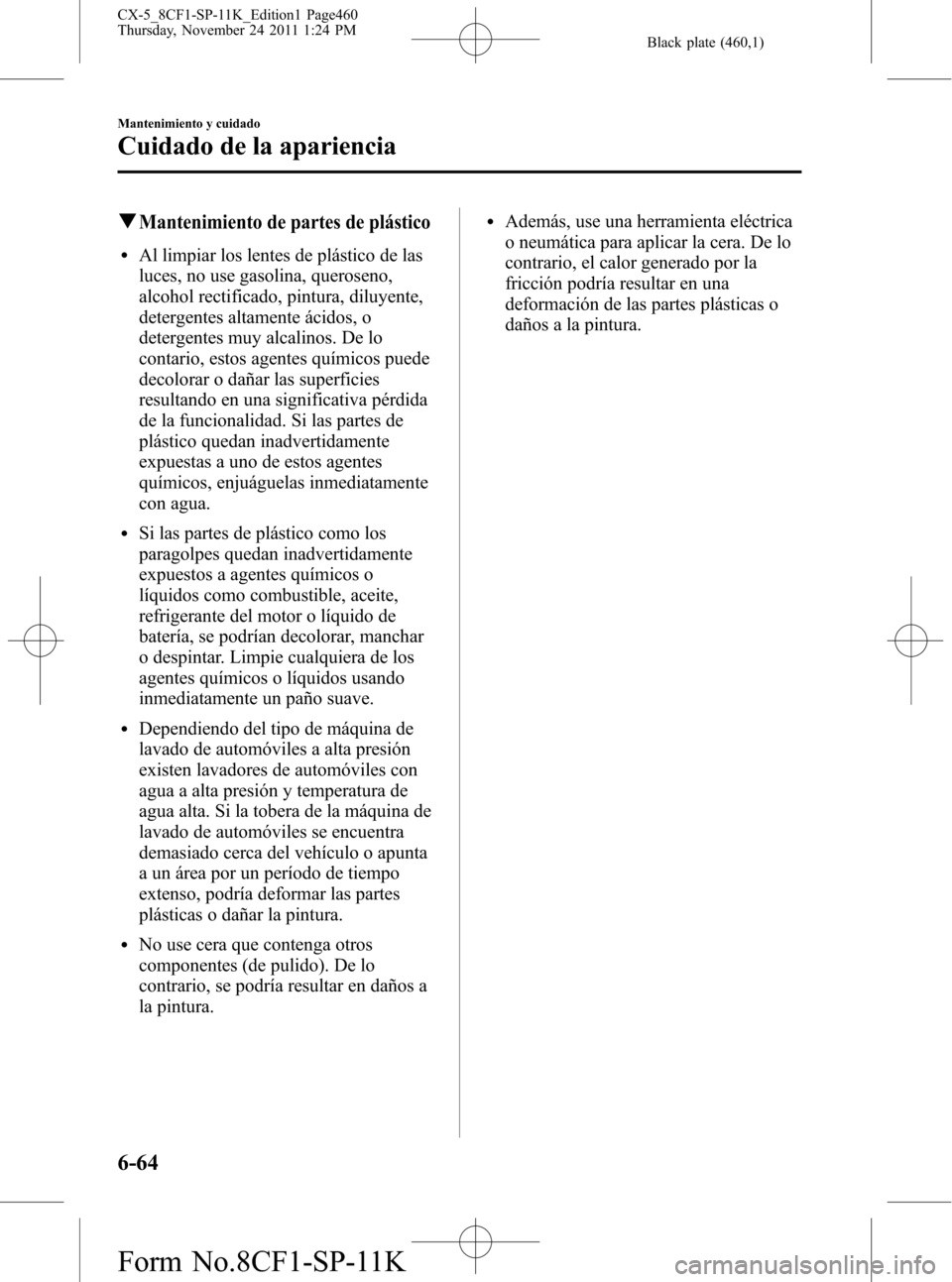

qMantenimiento de partes de plástico
lAl limpiar los lentes de plástico de las
luces, no use gasolina, queroseno,
alcohol rectificado, pintura, diluyente,
detergentes altamente ácidos, o
detergentes muy alcalinos. De lo
contario, estos agentes químicos puede
decolorar o dañar las superficies
resultando en una significativa pérdida
de la funcionalidad. Si las partes de
plástico quedan inadvertidamente
expuestas a uno de estos agentes
químicos, enjuáguelas inmediatamente
con agua.
lSi las partes de plástico como los
paragolpes quedan inadvertidamente
expuestos a agentes químicos o
líquidos como combustible, aceite,
refrigerante del motor o líquido de
batería, se podrían decolorar, manchar
o despintar. Limpie cualquiera de los
agentes químicos o líquidos usando
inmediatamente un paño suave.
lDependiendo del tipo de máquina de
lavado de automóviles a alta presión
existen lavadores de automóviles con
agua a alta presión y temperatura de
agua alta. Si la tobera de la máquina de
lavado de automóviles se encuentra
demasiado cerca del vehículo o apunta
a un área por un período de tiempo
extenso, podría deformar las partes
plásticas o dañar la pintura.
lNo use cera que contenga otros
componentes (de pulido). De lo
contrario, se podría resultar en daños a
la pintura.
lAdemás, use una herramienta eléctrica
o neumática para aplicar la cera. De lo
contrario, el calor generado por la
fricción podría resultar en una
deformación de las partes plásticas o
daños a la pintura.
6-64
Mantenimiento y cuidado
Cuidado de la apariencia
CX-5_8CF1-SP-11K_Edition1 Page460
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K
